Волоконно-оптические кабели — это настоящая революция в мире сетевой инфраструктуры. Они давно признаны золотым стандартом благодаря своим выдающимся характеристикам. В отличие от традиционных медных проводов, которые имеют ограниченную скорость передачи данных, небольшие длины и подвержены электромагнитным помехам, оптоволоконные кабели обеспечивают высочайшую производительность. Они способны передавать сигнал на значительно большие расстояния без ухудшения качества.
Секрет их успеха заключается в использовании света для передачи данных. В то время как медные кабели работают на основе электрических сигналов, которые подвержены помехам и потерям при увеличении дистанции, оптоволоконные кабели гарантируют стабильное и чистое соединение. Это делает их идеальным выбором для современных сетей, где важна надежность и скорость.
Существует множество типов оптоволоконных кабелей, каждый из которых предназначен для определенных условий эксплуатации. Разнообразие разъемов на каждом конце кабеля также играет важную роль. Правильный выбор разъема может значительно упростить установку и эксплуатацию сети. Например, существуют разъемы, предназначенные для работы в условиях ограниченного пространства, а также те, которые обеспечивают высокую пропускную способность для требовательных задач.
При выборе оптоволоконного кабеля важно учитывать не только расстояние, которое вы хотите покрыть, но и ожидаемую производительность сети. Скорость передачи данных и требования к пропускной способности являются ключевыми факторами, которые помогут определить, какой тип кабеля лучше всего подойдет для вашего проекта.
Что такое оптоволоконные кабели
Волоконно-оптические кабели получили свое название благодаря использованию света, а не электричества, для передачи информации.
Эти кабели состоят из тонких волокон, изготовленных из кварцевого стекла, которые по своей толщине напоминают человеческий волос. Благодаря этому, свет может отражаться от стенок кабеля, позволяя ему проходить на значительные расстояния без потерь.
Для предотвращения утечки света и обеспечения его эффективного отражения вдоль кабеля, стеклянный сердечник окружен тонким слоем стеклянной оболочки.
Волоконный сердечник и светопередача
Волокнистая сердцевина кабеля играет ключевую роль в передаче световых сигналов на значительные расстояния. Ее размер и материал оказывают прямое влияние на качество сигнала, дальность его распространения и совместимость с различными источниками света.
Одномодовые кабели, например, оснащены сердцевиной малого диаметра, обычно не превышающим 9 микрон. Это позволяет передавать данные на огромные расстояния с высокой скоростью благодаря способности поддерживать лишь один режим света.
Для дополнительной защиты сердцевина покрыта первичным пластиковым слоем, который надежно оберегает внутреннюю стекловидную структуру кабеля и предотвращает его чрезмерный изгиб, обеспечивая долговечность и стабильность передачи сигнала.

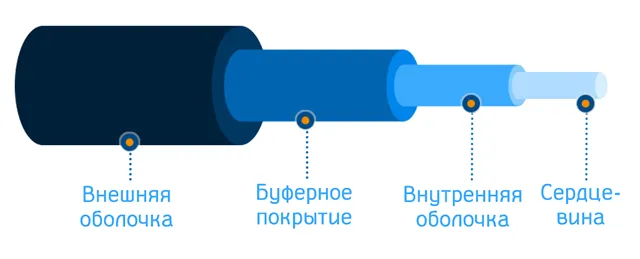

Укрепляющие волокна и внешняя оболочка кабеля
Высококачественные оптоволоконные кабели отличаются не только высокой скоростью передачи данных, но и сложной многослойной конструкцией, которая обеспечивает их долговечность и надежность.
Сердцевина кабеля, по которой проходит световой сигнал, защищена дополнительным слоем упрочняющих волокон. Эти волокна могут быть изготовлены из различных материалов, таких как кевлар или специальные гелеобразные составы. Их задача — придать кабелю дополнительную жесткость и устойчивость к внешним воздействиям.
Внешнее покрытие также играет важную роль. Оно защищает внутренние компоненты кабеля от механических повреждений, влаги и других неблагоприятных условий, особенно при использовании на открытом воздухе. Кроме того, внешнее покрытие помогает идентифицировать отдельные волокна внутри кабеля, что упрощает его монтаж и обслуживание.
Последний слой — это оболочка из цветного пластика. Она не только помогает определить тип оптоволоконного кабеля, но и обеспечивает дополнительную защиту внутренней части. Этот слой также играет важную роль в вопросах пожарной безопасности и экологической устойчивости. Большинство внешних слоев обладают огнестойкими свойствами, что позволяет использовать кабели в условиях повышенных температур. Каждому слою присваиваются различные рейтинги огнестойкости, чтобы покупатели могли выбрать кабель с нужным уровнем защиты.
Многослойная конструкция оптоволоконных кабелей — это ключ к их уникальным преимуществам. Она обеспечивает высокую скорость передачи данных, надежность и способность передавать сигналы на большие расстояния. Все это становится возможным благодаря использованию оптических волокон в сердцевине кабеля, которые передают световые сигналы с минимальными потерями.
Как выглядит оптоволоконный кабель
На первый взгляд оптоволоконные кабели могут показаться похожими на другие виды кабелей благодаря своему внешнему слою, который обычно выполнен из цветной пластиковой или силиконовой трубки. Чаще всего такие кабели бывают белого, серого или черного цвета, однако при необходимости можно найти и более яркие варианты.
Интересно, что цвет может нести дополнительную информацию о характеристиках кабеля. Например, оптоволоконные патч-кабели часто имеют оранжевый цвет, который указывает на многомодовый оптический кабель, способный передавать больше данных на большие расстояния, или жёлтой оболочкой обычно бозначают одномодовый оптический кабель, который обеспечивает более высокую скорость передачи данных.
Разъемы и концевые заглушки кабелей
Внешний вид оптоволоконного кабеля может существенно различаться в зависимости от его предназначения. Например, кабель TOSLINK, часто применяемый для передачи аудиосигналов, оснащен небольшим пластиковым наконечником. При подключении этот наконечник начинает излучать свет, что позволяет визуально убедиться в правильной работе кабеля. В отличие от него, оптоволоконные патч-кабели могут быть оснащены разъемами LC на обоих концах, что обеспечивает надёжное и долговечное соединение.
Разъемы SC также широко используются в оптоволоконных системах, особенно в передаче данных и телекоммуникациях. Их двухтактная конструкция делает их удобными и простыми в установке, а высокая надежность позволяет применять их в самых требовательных условиях.
Патч-корды, в свою очередь, играют ключевую роль в подключении сетевых устройств и служат важным инструментом для тестирования оптоволоконных сетей. Они обеспечивают правильную передачу сигнала и совместимость между различными типами волокон, что особенно важно для обеспечения бесперебойной работы всей системы.
Однако, при работе с оптоволоконными кабелями важно помнить о безопасности. Некоторые типы кабелей могут излучать видимый свет, и в случае лазерного излучения ни в коем случае нельзя смотреть на источник света напрямую. Это может привести к серьезному повреждению глаз, поэтому всегда следует соблюдать меры предосторожности и использовать соответствующие защитные средства.
Одномодовые оптоволоконные кабели
Волоконно-оптические кабели, в отличие от медных, передают информацию с помощью света, что позволяет достигать скорости, близкой к скорости света.
Однако, их способность передавать данные и расстояние, на которое они могут передавать сигнал, зависят от их конструкции. Это похоже на то, как медные патч-кабели или кабели HDMI могут иметь разную максимальную длину в зависимости от качества материалов и типа кабеля (активный или пассивный). Но, в случае с волоконно-оптическими кабелями ключевым фактором, влияющим на их характеристики, является тип оптического волокна.
Диаметр сердечника и световой путь

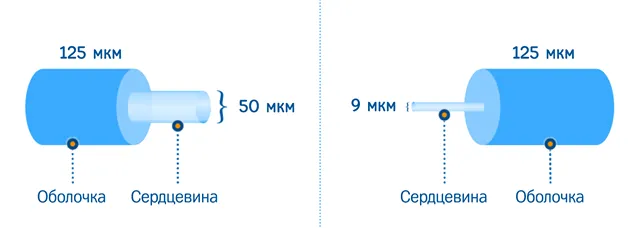

Одномодовые и многомодовые волоконно-оптические кабели отличаются по своему внутреннему устройству, а именно по диаметру сердцевины, которая представляет собой стеклянное волокно, передающее свет и информацию на протяжении всего кабеля.
В одномодовых кабелях сердцевина имеет очень маленький диаметр, что позволяет свету распространяться по строго определенному пути. Благодаря этому световой сигнал может передаваться на значительные расстояния без существенного ослабления, что делает такие кабели идеальными для высокоскоростной передачи данных на большие дистанции.
Одномодовые кабели обычно состоят из одного стекловолоконного жгута, благодаря чему диаметр их сердцевины составляет около 9 микрометров. Это примерно в шесть-семь раз меньше, чем диаметр сердцевины многомодовых кабелей. Такая конструкция специально разработана для использования в ситуациях, где требуется высокая пропускная способность и передача данных на значительные расстояния.
Одномодовые волокна, также известные как одномодовые кабели, обеспечивают стабильную и надежную передачу информации, что делает их незаменимыми в современных телекоммуникационных системах и центрах обработки данных.
Типы кабелей OS1 и OS2
Одномодовые оптоволоконные кабели — это инновационное решение для передачи данных на огромные расстояния без необходимости усиления сигнала. Их способность преодолевать километры делает их незаменимыми для задач, требующих высокой надежности и эффективности.
В отличие от многомодовых кабелей, которые подходят только для коротких дистанций, одномодовые варианты обеспечивают стабильную передачу информации на значительные расстояния благодаря использованию световых импульсов, проходящих через сердцевину волокна.
Максимальная дальность передачи сигнала в одномодовых кабелях зависит от скорости данных и их типа. Существует два основных вида одномодовых кабелей: OS1 и OS2.
Кабели OS1, с плотной буферизацией, чаще всего используются внутри помещений, где расстояния невелики, а уровень электрических помех может быть высоким. Они обычно функционируют на дистанциях до 10 км и поддерживают скорость передачи данных до 10 гигабит в секунду, что делает их экономически выгодным выбором для большинства внутренних сетей.
Кабели OS2 отличаются более высокой пропускной способностью и предназначены для использования на открытом воздухе и на больших расстояниях. Они способны передавать данные на расстояние до 200 км и поддерживают скорость до 100 гигабит в секунду, что идеально подходит для крупных телекоммуникационных сетей.
Конструкция кабелей OS2 с рыхлой трубкой и спиральным расположением оптоволоконного сердечника позволяет им растягиваться и изгибаться, не повреждая волокон, что значительно повышает их долговечность и удобство монтажа. Эти кабели также поддерживают мультиплексирование с разделением по длинам волн (WDM), что увеличивает пропускную способность и открывает возможности для использования передовых технологий.
OS2 считается лучшим выбором для больших расстояний и сложных условий эксплуатации. Хотя такие кабели стоят дороже, их высокая производительность, надёжность и долговечность делают их оптимальным решением для крупных сетей, университетских кампусов, систем кабельного телевидения и магистральных линий связи.
Для обеспечения максимальной эффективности используются специальные разъемы, такие как ультрафизические и угловые физические контакты, которые минимизируют потери сигнала и обратные отражения, что позволяет передавать данные на высочайшем уровне качества.
Таким образом, одномодовые оптоволоконные кабели, особенно типа OS2, становятся основой для создания надежных и высокопроизводительных сетей, способных удовлетворять растущие требования к передаче данных в современном мире.
Многомодовые оптоволоконные кабели
Многомодовые волоконно-оптические кабели обладают уникальной конструкцией, которая значительно расширяет их функциональные возможности. Их внутренний сердечник, диаметр которого составляет 50 или 62,5 микрометра, позволяет передавать одновременно несколько потоков данных. Это делает их незаменимыми для локальных сетей (LAN) и других приложений, где требуется передача информации на небольшие расстояния.
Одним из ключевых преимуществ многомодовых кабелей является возможность использования более доступных технологий, таких как светодиоды и лазеры с вертикальным резонатором (VCSEL). Благодаря этому, производство и стоимость таких кабелей значительно ниже, чем у одномодовых аналогов. Это делает их экономически выгодным выбором для многих организаций и частных лиц.
Многомодовые оптические кабели отличаются от одномодовых не только размером сердечника, но и характеристиками передачи данных. Они обеспечивают более гибкую и экономичную передачу информации, что делает их идеальными для использования в различных сферах, где важна надежность и доступность.
Световые пути и затухание сигнала
Увеличение диаметра сердечника оптического волокна приводит к тому, что свет многократно отражается от его внутренней поверхности, создавая множество путей для одновременной передачи данных. Это открывает широкие возможности для мультиплексирования, позволяя одновременно передавать множество световых лучей по одному кабелю.
Однако, у такого подхода есть и свои недостатки: с ростом диаметра сердечника увеличивается затухание сигнала. В результате многомодовые волоконно-оптические кабели не могут передавать данные на такие же большие расстояния, как одномодовые, и требуют более частого усиления сигнала, если нужно обеспечить связь на значительные дистанции.
Поэтому многомодовые кабели наиболее эффективны для передачи данных на короткие расстояния, где их преимущества в мультиплексировании и гибкости компенсируют недостатки в виде большей дисперсии и ухудшения сигнала на больших дистанциях.
Типы многомодовых кабелей и цветовая маркировка
Многомодовые кабели представляют собой разнообразную группу оптоволоконных решений, каждая из которых обладает уникальными характеристиками и возможностями. Эти кабели подразделяются на пять типов, каждый из которых находит своё применение в зависимости от требований к пропускной способности и дальности передачи данных.
- OM1 является самым простым и доступным вариантом среди многомодовых кабелей. Он способен передавать данные со скоростью до 10 гигабит в секунду на расстояние около 30 метров, что делает его подходящим для базовых сетевых задач.
- OM2 предлагает улучшенные характеристики, поддерживая ту же пропускную способность на расстоянии до 80 метров. Этот тип кабеля часто используется в системах, требующих более высокой надежности и стабильности соединения.
- OM3 и OM4 значительно расширяют возможности многомодовых кабелей, обеспечивая передачу данных на расстояние до 300 и 400 метров соответственно со скоростью 10 гигабит в секунду. Эти кабели находят применение в крупных центрах обработки данных и корпоративных сетях, где требуется высокая производительность и значительная протяженность линий связи.
- OM5 представляет собой наиболее передовой стандарт многомодовых кабелей с поддержкой передачи данных со скоростью до 40 и 100 гигабит в секунду на расстояние до 150 метров. Этот кабель отличается использованием технологии мультиплексирования с разделением по длинам волн (SSS), которая позволяет одновременно передавать несколько сигналов разных цветов, увеличивая пропускную способность до 200 и даже 400 гигабит в секунду.
Каждый тип многомодового кабеля имеет свою уникальную цветовую маркировку, что облегчает их идентификацию при монтаже.
- OM1 обычно имеет оранжевую или серую внешнюю оболочку
- OM2 — исключительно оранжевую
- OM3 — бирюзовую (аквамариновую), а OM4 — фиолетовую или аквамариновую
- Кабели OM5 выделяются салатовым цветом, подчеркивая их современный дизайн и высокие технические характеристики
Одним из важных аспектов при работе с многомодовыми кабелями является их радиус изгиба. Традиционные кабели могут подвергаться деформации при изгибе, что может ухудшить их характеристики. Для решения этой проблемы были разработаны кабели с повышенной гибкостью, которые минимизируют риск повреждения и обеспечивают долговечность в условиях высокой плотности размещения и ограниченных пространств.
Важно отметить, что смешивание различных типов многомодовых кабелей не рекомендуется из-за их несовместимости. Например, кабели OM1 физически не могут быть соединены с кабелями других типов из-за различий в размере жил. Каждый тип волокна предназначен для работы с определенными длинами волн и полосами пропускания, и размер жилы напрямую влияет на производительность кабеля: меньшие жилы позволяют передавать данные на большее расстояние, а большие — обеспечивают высокую пропускную способность на коротких дистанциях.
Одномодовые и многомодовые кабели также не могут быть взаимозаменяемы из-за различий в диаметре жил и длине волны передаваемого света. Эти особенности делают выбор типа кабеля критически важным для обеспечения оптимальной работы сетевой инфраструктуры.
Области применения волоконно-оптических кабелей
Волоконно-оптические кабели изменили мир передачи данных, став основой современной коммуникационной и сетевой инфраструктуры. Их уникальная способность передавать световые сигналы на огромные расстояния с минимальными потерями делает их незаменимыми в различных отраслях и условиях, где скорость и надежность передачи информации имеют первостепенное значение.
Центры обработки данных и корпоративные сети
В центрах обработки данных, где каждая секунда на счету, оптоволоконные кабели играют ключевую роль, связывая серверы, системы хранения данных и сетевые устройства. Эти кабели обеспечивают высокую пропускную способность, необходимую для функционирования современного цифрового мира, где объемы информации растут в геометрической прогрессии.
Для соединения оборудования внутри одного здания или объекта часто применяются многомодовые оптоволоконные кабели. Они идеально подходят для коротких расстояний, таких как соединение между стойками или отдельными устройствами, благодаря своей способности передавать множество световых лучей одновременно. Это обеспечивает быструю и эффективную передачу данных, минимизируя задержки и повышая общую производительность сети.
Однако, когда речь идет о соединении объектов, находящихся на значительном расстоянии друг от друга, например, между разными зданиями или удаленными частями кампуса, на первый план выходит одномодовое оптоволокно. Оно способно передавать данные на огромные расстояния с высокой скоростью и стабильностью, что делает его незаменимым для создания надежных и высокоскоростных сетей.
Телекоммуникации и кабельное телевидение
Современные телекоммуникационные сети активно используют волоконно-оптические технологии, чтобы передавать голос, видео и данные на огромные расстояния — от города к городу, от страны к стране и даже между континентами.
Одномодовые волоконно-оптические кабели играют ключевую роль в обеспечении бесперебойной связи, соединяя телефонные станции, базовые станции сотовой связи и другие важные элементы инфраструктуры. Эти кабели позволяют удовлетворять растущий спрос на высокую пропускную способность, что особенно важно в условиях стремительно развивающегося цифрового мира.
Провайдеры кабельного телевидения тоже не остаются в стороне. Они применяют оптоволоконные кабели для передачи высококачественного видеоконтента от центральных станций к домам подписчиков. Это обеспечивает четкий и стабильный сигнал даже на больших расстояниях, что значительно улучшает качество просмотра.
Превосходство оптоволокна над традиционными медными кабелями проявляется в меньшем количестве сбоев и более высоком качестве передачи данных, что делает его идеальным выбором для современных телекоммуникационных решений.
Часто задаваемые вопросы о типах оптоволоконных кабелей
Какие бывают оптоволоконные кабели?
Оптоволоконные кабели бывают трёх основных типов: одномодовые, многомодовые и пластиковые. Каждый из них предназначен для определённых задач и имеет свои особенности.
Какой кабель выбрать для передачи данных на большие расстояния?
Если вам нужно передавать данные на большие расстояния, лучше всего использовать одномодовый кабель. Его сердцевина очень тонкая, что позволяет свету распространяться с минимальными потерями сигнала. Это делает одномодовое волокно идеальным для высокоскоростной передачи данных на значительные дистанции, обеспечивая при этом высокую пропускную способность.
Что такое четырёхжильный оптоволоконный кабель?
Четырёхжильный оптоволоконный кабель состоит из четырёх отдельных оптических волокон, заключённых в одну оболочку. Это позволяет одновременно передавать несколько потоков данных или создавать резервные каналы связи. Такая конструкция делает четырёхжильный кабель незаменимым в сложных сетевых системах, где требуется высокая надёжность и эффективность.
Чем трёхжильный кабель отличается от четырёхжильного?
Основное отличие заключается в количестве оптических волокон внутри кабеля. В трёхжильном кабеле их три, а в четырёхжильном — четыре. Благодаря этому четырёхжильный кабель способен поддерживать больше каналов передачи данных или создавать дополнительные резервные линии. Это особенно важно для крупных сетей, где требуется высокая пропускная способность и отказоустойчивость.
В чём разница между волокнами с длинами волн 850 нм и 1300 нм?
Длины волн 850 нм и 1300 нм определяют, какой свет используется для передачи данных. Волокно с длиной волны 850 нм чаще всего применяется с многомодовым кабелем и подходит для коротких расстояний. В то же время волокно с длиной волны 1300 нм может использоваться как с одномодовым, так и с многомодовым кабелями и позволяет передавать данные на большие расстояния с меньшим затуханием сигнала. Это делает его более эффективным для магистральных сетей и передачи данных на значительные дистанции.
